Đầu thanh: Hướng dẫn chuyên sâu từ lựa chọn đến lắp đặt

Kết thúc thanh(còn được gọi là khớp Heim hoặc khớp hoa hồng) là các bộ phận liên kết cơ học phổ biến được tìm thấy trong hệ thống treo xe đua, hệ thống điều khiển máy bay, tự động hóa công nghiệp và thậm chí cả máy móc nông nghiệp. Ưu điểm cốt lõi của chúng nằm ở thiết kế ổ trượt trơn hình cầu, cho phép điều chỉnh góc lệch khi mang tải, kết hợp với thân có ren để điều chỉnh độ dài.

Tuy nhiên, thành phần tưởng chừng đơn giản này lại ẩn chứa nhiều cạm bẫy trong quá trình lựa chọn, cài đặt và sử dụng. Nhiều lỗi không phải do lỗi sản phẩm mà là do bộ phận đó được sử dụng sai ứng dụng hoặc cài đặt không đúng. Bài viết này khám phá các thực hành kỹ thuật cần thiết để lựa chọn và sử dụng ổ trục đầu thanh một cách thích hợp.

1. Tuyển chọn: Nền tảng của Hiệu suất và Tuổi thọ

Việc chọn ổ trục đầu thanh phức tạp hơn nhiều so với việc chỉ đơn giản là "chọn từng cái theo kích cỡ". Bạn cần đánh giá toàn diện tải trọng, loại chuyển động, môi trường, yêu cầu bảo trì, v.v.

1.1 Chất liệu và Độ bền: Sự đánh đổi cho các ứng dụng quan trọng

Vật liệu cuối thanh phổ biến bao gồm thép nhẹ, hợp kim nhôm, thép không gỉ và thép mạ crôm. Mỗi loại đều có sự đánh đổi riêng biệt về độ bền, trọng lượng và khả năng chống ăn mòn.

Thép mạ crôm (ví dụ: 4130): Đối với các ứng dụng quan trọng như hệ thống treo xe đua và hệ thống điều khiển máy bay, thép mạ crôm thường là lựa chọn đầu tiên. Nó mang lại sức mạnh vượt trội và khả năng chống mỏi, giúp nó có khả năng xử lý tải trọng cao và ứng suất theo chu kỳ.
Hợp kim nhôm (ví dụ: 7075-T6): Ưu điểm chính của nó là tiết kiệm trọng lượng. Tuy nhiên, khả năng chịu tải của nó tương đương với thép nhẹ và có đặc tính giãn dài kém. Dưới tải trọng cao, nó có xu hướng bị gãy hơn là uốn cong, khiến nó không phù hợp với các ứng dụng chịu tải chính.
Thép không gỉ: Có khả năng chống ăn mòn tốt nhưng độ bền thay đổi đáng kể tùy theo loại. Trong môi trường ăn mòn nơi độ bền là tối quan trọng, bạn vẫn có thể cần lựa chọn thép mạ crôm có lớp phủ bảo vệ.
Thép nhẹ: Không tốn kém nhưng có sức mạnh hạn chế. Không được khuyến nghị cho bất kỳ thành phần chịu tải quan trọng nào về mặt cấu trúc.

1.2 Thiết kế bôi trơn: Tự bôi trơn và cần bảo trì

Phương pháp bôi trơn quyết định trực tiếp đến chu kỳ bảo trì và tuổi thọ của sản phẩm.

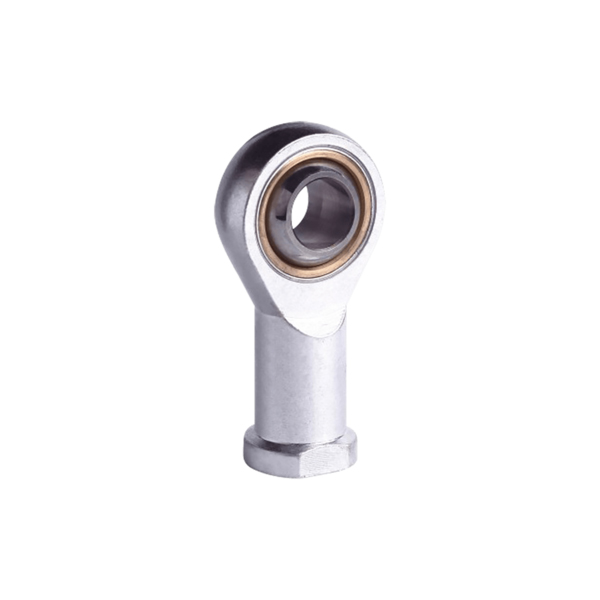

• Loại lót PTFE (Teflon) (Tự bôi trơn): Có lớp lót bằng vải PTFE giữa quả bóng và vỏ. Đây là thiết kế tự bôi trơn, không cần bảo trì. Các lợi ích chính bao gồm: không cần bôi trơn (điều này cũng ngăn chặn sự hút bụi bẩn, kéo dài tuổi thọ), độ hở bên trong gần như bằng không (không phát để có độ chính xác cao hơn) và mô-men xoắn đột phá ổn định. Các chuyên gia của Aurora Bearing lưu ý rằng các đầu thanh kim loại với kim loại vốn có độ hở tăng dần khi mài mòn, trong khi lớp lót PTFE loại bỏ độ hở ban đầu để có hiệu suất lâu dài ổn định hơn. Trong ngành hàng không, bạn phải tuân thủ nghiêm ngặt số bộ phận của nhà sản xuất ban đầu. Các giải pháp thay thế có thể khiến "mô-men xoắn ly khai" vượt quá thông số kỹ thuật, có khả năng dẫn đến hiện tượng kẹt và kẹt hệ thống điều khiển.

• Loại kim loại với kim loại (Cần bôi trơn): Cặp ma sát thép/thép hoặc thép/đồng yêu cầu bôi trơn thường xuyên. Chúng thích hợp cho các ứng dụng liên quan đến tải xen kẽ, góc dao động vừa phải và tốc độ trượt vừa phải.

1.3 Loại tải và chuyển động

Các ứng dụng khác nhau đòi hỏi các đặc tính đầu thanh hoàn toàn khác nhau.

• Xoay tốc độ cao + Tải vừa phải: Ưu tiên các đầu thanh bằng ổ bi hoặc ổ lăn để chuyển động quay mượt mà.

• Tốc độ thấp, tải nặng: Các đầu thanh loại ổ trượt (trượt) là lý tưởng, có khả năng chịu được ứng suất tĩnh cao.

• Chuyển động dao động (xoay góc nhỏ): Cả hai loại trượt có lót PTFE và loại trượt kim loại với kim loại đều phù hợp. Lưu ý rằng lớp lót PTFE có khả năng tản nhiệt hạn chế khi dao động tần số cao—hãy tham khảo dữ liệu của nhà sản xuất để biết các giới hạn cụ thể.

2. Cài đặt: Những lỗi phổ biến có thể gây tử vong

Việc lắp đặt đúng cách là rất quan trọng để đạt được hiệu suất và tránh hư hỏng sớm. Việc lắp đặt không chính xác buộc đầu thanh phải chịu được mômen uốn mà nó chưa bao giờ được thiết kế.

2.1 Tránh tải uốn

Vòng bi đầu thanh được thiết kế để chịu tải lực căng hoặc nén thuần túy. Trong thiết kế kết cấu phù hợp, bạn phải chủ động tránh để chúng chịu tải trọng uốn cong.

Trường hợp Lỗi Cổ điển: Trong thiết kế hệ thống treo xương đòn kép, kết nối cần đẩy với một đầu thanh ở tay điều khiển bên dưới (LCA). Khi phanh, mô-men xoắn phanh truyền qua tay đòn phía dưới và tạo ra mômen uốn lớn ở đầu thanh truyền — đây không phải là trường hợp tải trọng dự định của nó. Cách thực hành đúng là gắn cần đẩy vào trục thẳng đứng/trục chính.
Nguyên tắc kết luận: Mặc dù một số đầu thanh có thể quá khổ để chịu được tải trọng uốn, nhưng điều này vi phạm các nguyên tắc kỹ thuật hợp lý. Bằng cách loại bỏ tải uốn, bạn có thể sử dụng các đầu thanh nhỏ hơn, nhẹ hơn, đạt được cả hiệu suất và tối ưu hóa trọng lượng.

2.2 Độ dài tương tác của luồng tối thiểu

Đối với các đầu thanh ren (cả ren đực và ren cái), đảm bảo độ dài gắn ren tối thiểu tuyệt đối—nếu không làm như vậy sẽ dẫn đến hiện tượng tuột ren hoặc gãy ren tại điểm kết nối.

• Phương pháp lỗ kiểm chứng: Nhiều cần đẩy có lỗ kiểm chứng nằm ở khoảng cách từ 1 đến 1,5 lần đường kính ren tính từ mặt đầu thanh. Ví dụ: với sợi 1/4-28, lỗ nằm cách mặt 1/4 inch. Sau khi lắp đặt, lỗ này phải được che phủ hoàn toàn (độ sâu bắt vít phải vượt quá điểm này) để kết nối được coi là an toàn.

• Kiểm tra thực tế: Nếu không thể xác nhận bằng hình ảnh, hãy sử dụng dây an toàn 0,020 inch để thăm dò lỗ nhân chứng. Nếu dây đi qua, điều đó cho thấy khả năng gắn ren không đủ—điều này hoàn toàn không thể chấp nhận được.

• 2.3 Khóa và lưu giữ

• Kiểm tra Đai ốc/ Đai ốc Kẹt: Bất kỳ đầu thanh nào được điều chỉnh về vị trí cuối cùng của nó phải được cố định bằng đai ốc kẹt và được đánh dấu bằng sơn sọc mô-men xoắn.

• Vòng đệm thu giữ: Trong các ứng dụng có rủi ro cao như máy bay hoặc xe đua, hãy cân nhắc lắp đặt vòng đệm có đường kính lớn (ví dụ: AN970) ở một bên của đầu thanh. Nếu vỏ đầu thanh truyền bị nứt và ổ trục thoát ra ngoài, vòng đệm giữ này vẫn có thể giữ ổ trục trong điểm lắp của nó, duy trì tính toàn vẹn của liên kết điều khiển cơ bản và ngăn ngừa hỏng hóc nghiêm trọng.

3. Bảo trì và kiểm tra

Trừ khi đầu thanh truyền được thiết kế đặc biệt để "không cần bảo trì", kiểm tra thường xuyên là cách duy nhất để đảm bảo an toàn và độ tin cậy.

• Kiểm tra lối chơi: Cách kiểm tra trực quan nhất là cảm nhận độ “lộn xộn” giữa bóng và vỏ. Đối với hệ thống treo của xe đua, đặc biệt là các đầu thanh trước trên thiết lập thanh bốn liên kết hoặc thanh thang chịu được tải nặng, hãy kiểm tra thường xuyên xem có hoạt động hoặc ràng buộc bất thường hay không.

• Kiểm tra bề mặt: Đối với các đầu thanh kim loại với kim loại, nếu bề mặt quả cầu có sự đổi màu (nâu, đen), nhám hoặc lõm, điều đó cho thấy đã xảy ra vi hàn—cần phải thay thế ngay lập tức.

• Kiểm tra độ linh hoạt: Khớp nối đầu thanh theo cách thủ công để cảm nhận bất kỳ "điểm dính" nào hoặc sự gia tăng lực cản bất thường (mô-men xoắn đột phá vượt quá giới hạn). Đây là một chỉ báo đường đỏ trong các ứng dụng hàng không.

Đầu thanhvòng bi là "khớp" kết nối các cấu trúc cơ khí. Ứng dụng thành công bắt đầu bằng việc chọn đúng loại vật liệu và loại bôi trơn, thành công nhờ thiết kế lắp đặt tránh tải trọng uốn cong và được bảo vệ bằng cách kiểm tra nghiêm ngặt mức độ ăn khớp của ren và hoạt động bên trong. Cho dù bạn đang chế tạo một chiếc ô tô đua hay một cỗ máy công nghiệp, việc tôn trọng các nguyên tắc kỹ thuật này sẽ khiến những bộ phận nhỏ này trở thành nền tảng đáng tin cậy cho thiết kế của bạn—không phải là những nguyên nhân thất bại tiềm ẩn.
