Vòng bi cầu xuyên tâm: Giải pháp vòng bi tự căn chỉnh cho các ứng dụng nặng

Trong nhiều hệ thống cơ khí, trục và các bộ phận kết nối không phải lúc nào cũng hoạt động ở mức thẳng hàng hoàn hảo. Các lỗi lắp đặt nhỏ, biến dạng cấu trúc hoặc tải trọng thay đổi có thể tạo thêm ứng suất cho các vòng bi thông thường.

Đây là nơiVòng bi trơn hình cầu xuyên tâmtrở nên có giá trị. Không giống như vòng bi thông thường dựa vào bi hoặc con lăn, vòng bi cầu trơn sử dụng cấu trúc tiếp xúc trượt cho phép chuyển động góc trong khi hỗ trợ tải trọng hướng tâm.

Từ máy móc xây dựng và hệ thống ô tô đến thiết bị công nghiệp và thiết bị tự động hóa, các vòng bi này giúp cải thiện tính linh hoạt cơ học, giảm sự tập trung ứng suất và duy trì hoạt động ổn định trong các điều kiện đầy thách thức.

Vòng bi trơn hình cầu xuyên tâm là gì?

Vòng bi cầu xuyên tâm là một loại ổ trượt được thiết kế chủ yếu để hỗ trợ tải trọng xuyên tâm đồng thời cho phép chuyển động quay và độ lệch góc giữa các bộ phận được kết nối.

Cấu trúc cơ bản thường bao gồm:

Một vòng ngoài có bề mặt bên trong hình cầu

Một vòng trong có bề mặt ngoài hình cầu

Bề mặt tiếp xúc trượt giữa hai vòng

Thiết kế hình cầu cho phép vòng trong nghiêng vào bên trong vòng ngoài, làm cho ổ trục phù hợp với các ứng dụng có thể xảy ra thay đổi căn chỉnh.

Vòng bi trơn hình cầu hoạt động như thế nào?

Không giống như ổ bi, ổ cầu trơn không sử dụng con lăn.

Hoạt động của chúng phụ thuộc vào chuyển động trượt giữa hai bề mặt cong.

Khi trục chuyển động:

Vòng trong quay hoặc nghiêng bên trong vòng ngoài.

Bề mặt tiếp xúc hình cầu phân phối tải trọng.

Ổ trục bù cho độ lệch góc.

Thiết kế này mang lại chuyển động mượt mà ngay cả khi các bộ phận được kết nối không được căn chỉnh hoàn hảo.

Tại sao Vòng bi cầu xuyên tâm khác với vòng bi truyền thống?

Vòng bi truyền thống rất lý tưởng cho việc quay tốc độ cao, nhưng chúng có những hạn chế khi xử lý:

Sai lệch

Chuyển động dao động

Tải trọng tác động nặng

Không gian lắp đặt hạn chế

Vòng bi cầu cầu được thiết kế cho các tình huống trong đó tính linh hoạt và khả năng chịu tải quan trọng hơn tốc độ quay cực cao.

Tại sao vòng bi trơn hình cầu không luôn cần các con lăn?

Nhiều người liên tưởng vòng bi với bi thép hoặc con lăn. Tuy nhiên, vòng bi trượt đã tồn tại lâu hơn nhiều so với vòng bi lăn hiện đại.

Lý do ổ trượt hình cầu vẫn được sử dụng rộng rãi ngày nay rất đơn giản:

Trong một số ứng dụng, việc trượt có kiểm soát đáng tin cậy hơn việc lăn.

Ví dụ:

Xi lanh thủy lực

Hệ thống treo

Mối nối thiết bị xây dựng

Các hệ thống này thường trải qua chuyển động lắc lư lặp đi lặp lại thay vì quay liên tục. Các con lăn có thể không phải lúc nào cũng là giải pháp tốt nhất vì góc chuyển động bị hạn chế và tải trọng có thể rất cao.

Các loại vòng bi cầu xuyên tâm chính

1. Vòng bi cầu trơn bằng thép trên thép

Thiết kế truyền thống này sử dụng bề mặt tiếp xúc bằng thép.

Thuận lợi:

Khả năng chịu tải cao

Thích hợp cho các ứng dụng nặng

Có thể chịu được tải va đập

Ứng dụng điển hình:

Máy móc xây dựng

Thiết bị nông nghiệp

Cơ chế công nghiệp

Tuy nhiên, bôi trơn thường xuyên thường được yêu cầu.

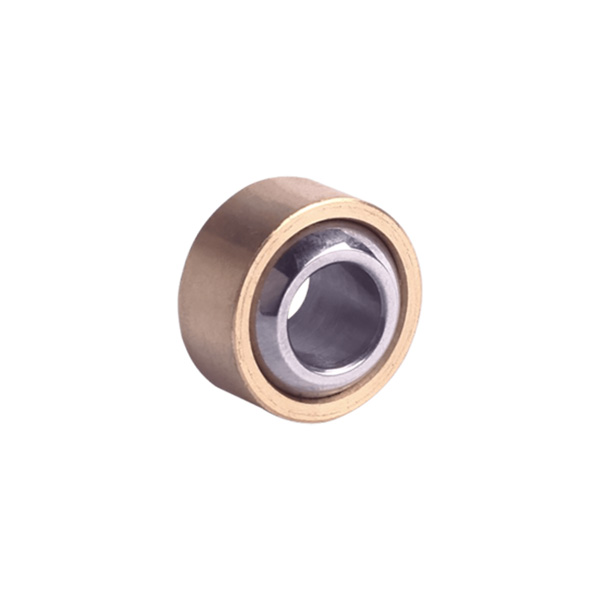

2. Vòng bi cầu không cần bảo trì

Những vòng bi này sử dụng vật liệu trượt đặc biệt như:

Lớp composite PTFE

Vật liệu gia cố bằng sợi

Lớp lót tự bôi trơn

Thuận lợi:

Giảm bảo trì

Không cần bôi trơn thường xuyên

Thích hợp cho môi trường hoạt động sạch hơn

3. Vòng bi cầu loại đầu thanh

Chúng kết hợp ổ trượt hình cầu với vỏ có ren.

Các ứng dụng phổ biến:

Hệ thống điều khiển

Cơ chế lái

Liên kết có thể điều chỉnh

Đặc điểm hiệu suất chính

Khả năng chịu tải cao

Do diện tích tiếp xúc lớn hơn nhiều thiết kế ổ lăn nên ổ trượt hình cầu có thể chịu được lực hướng tâm lớn.

Chúng thường được sử dụng khi thiết bị trải nghiệm:

Áp lực nặng nề

Tải sốc

Chuyển động lặp đi lặp lại

Khả năng tự liên kết

Một trong những ưu điểm lớn nhất là khả năng bù trừ độ lệch góc.

Điều này giúp giảm:

Tải không đồng đều

Căng thẳng cạnh

Mặc sớm

Thích hợp cho chuyển động dao động

Nhiều máy không yêu cầu quay liên tục.

Ví dụ bao gồm:

Xi lanh thủy lực di chuyển qua lại

Khớp robot

Thành phần hệ thống treo

Ổ trượt cầu hoạt động tốt trong những tình huống này.

Các ứng dụng phổ biến của Vòng bi cầu xuyên tâm

Máy xây dựng

Được sử dụng trong:

Máy xúc

Cần cẩu

Máy xúc

thiết bị làm đất

Những máy này tạo ra lực lớn và chuyển động khớp thường xuyên.

Hệ thống ô tô

Các ứng dụng bao gồm:

Hệ thống treo

Bộ phận lái

Cơ chế liên kết

Thiết bị công nghiệp

Thường thấy ở:

Hệ thống thủy lực

Máy ép

Thiết bị tự động hóa

Các tổ hợp cơ khí hạng nặng

Thiết bị hàng không vũ trụ và quốc phòng

Phiên bản hiệu suất cao được sử dụng khi độ tin cậy và kiểm soát trọng lượng là quan trọng.

Lựa chọn vật liệu cho vòng bi trơn hình cầu

Các ứng dụng khác nhau yêu cầu vật liệu khác nhau.

Lựa chọn vật liệu ảnh hưởng đến:

Chống mài mòn

Chống ăn mòn

Khả năng chịu tải

Tuổi thọ sử dụng

Các yếu tố ảnh hưởng đến tuổi thọ của vòng bi

Điều kiện tải

Tải quá mức có thể tăng tốc độ mài mòn.

Các yếu tố quan trọng bao gồm:

Tải tĩnh

Tải động

Lực tác động

Bôi trơn

Đối với vòng bi thép trên thép được bôi trơn, việc bôi trơn thích hợp là điều cần thiết.

Nó giúp:

Giảm ma sát

Ngăn ngừa hư hỏng bề mặt

Kéo dài tuổi thọ hoạt động

Môi trường hoạt động

Điều kiện môi trường như:

Bụi

Độ ẩm

Nhiệt độ

Tiếp xúc với hóa chất

có thể ảnh hưởng đến hiệu suất ổ trục.

Mẹo bảo trì

Kiểm tra khoảng trống quá mức

Chuyển động nhiều hơn hoặc lỏng lẻo hơn có thể cho thấy sự hao mòn bên trong.

Duy trì bôi trơn thích hợp

Đối với các thiết kế được bôi trơn, hãy tuân theo khoảng thời gian bôi trơn phù hợp.

Kiểm tra các thành phần kết nối

Vì vòng bi cầu thường được lắp đặt trong các khớp nối nên các bộ phận xung quanh cũng cần được kiểm tra độ mòn.
